关于内置遮阳百叶中空玻璃及普通中空玻璃出现形变的 科学原理解析及优选解决方案

摘要

本文针对内置遮阳百叶中空玻璃与普通中空玻璃在室外温度波动下出现的内凹、外鼓现象，从热力学基本原理出发，结合国家现行标准与行业技术规范，阐明此类形变与钢化玻璃平整度无直接关联；同时对比分析各类应对方案，论证全流程立式中空合片工艺配合惰性气体换气填充，是适配我国多气候区的优选技术路径。

一、中空玻璃形变核心原理：基于热力学规律的物理现象

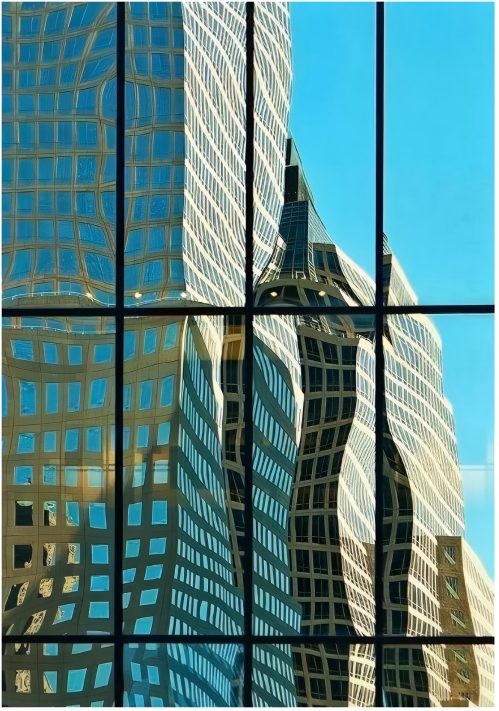

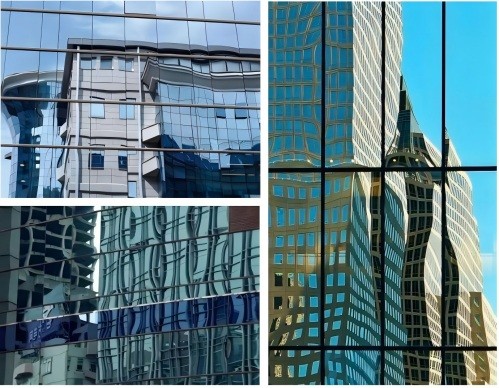

1.中空玻璃由两片或多片玻璃经间隔条分隔，内部充入空气或惰性气体形成密封气体腔室，产品结构与性能需满足GB/T 11944-2025《中空玻璃》中密封腔体水密性、气密性等核心指标要求。由于中空玻璃气体腔室为完全密封结构，环境温度变化时，玻璃会出现内凹或外鼓形变，其本质是密闭腔室内外气压差变化引发的物理形变，与钢化玻璃自身平整度无显著关联。

2.依据热力学查理定律（ P_1/T_1=P_2/T_2，体积恒定条件下），气体压强与温度呈正相关关系。室外温度降低时，中空腔室内气体分子热运动减弱，压强随之下降，外界大气压强会推动玻璃向内侧凹陷；室外温度升高时，中空腔室内气体分子热运动加剧，压强上升并超过外界大气压强，玻璃则向外侧凸起。即便使用超平钢化玻璃，也无法改变气体热胀冷缩引发中空玻璃形变的物理规律。因此，缓解中空玻璃温度形变，并非单纯矫正钢化玻璃平整度，而是需通过优化生产工艺与中空腔室内部环境，降低内外压强差波动幅度，配合合规安装间隙，全系统化解因应力叠加导致的中空玻璃形变风险。

二、卧式中空合片工艺：对中空玻璃形变的影响

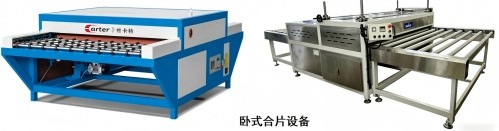

1.在中空玻璃及内置遮阳百叶中空玻璃的生产过程中，合片与一道丁基胶密封热压工艺的选择，会直接影响中空玻璃产品的最终形态。部分生产企业受设备条件、成本控制等因素影响，采用搭配一道丁基胶热压工艺的卧式中空合片方式，这是造成中空玻璃及内置遮阳百叶中空玻璃出现内凹的重要影响因素。

2.当中空玻璃采用卧式一道密封胶热压合片时，上层玻璃会因自身重量产生持续向下的压力，而此时丁基胶作为第一道密封材料正处于挤压成型的关键阶段，胶层会随玻璃自重凹陷形成中空腔体形变定型。即便后续二道密封胶改用立式合片工艺，上层玻璃因自重产生的凹陷也难以复原，最终导致中空玻璃出现永久性内凹。这种由卧式压胶合片工艺带来的中空形变，还会与温度变化产生的气压差形成叠加效应，进一步影响产品外观。

3.全流程立式中空合片密封生产工艺，具体流程为：单片钢化玻璃立式清洗→一道丁基胶立式板压合片同步填充惰性气体→二道胶立式打胶密封（聚硫胶或硅酮结构胶）→中空成品。该工艺全程保持玻璃立式状态，从源头避免了卧式合片时上层玻璃因自重产生的形变，合片过程中玻璃受力均匀，间隔条与玻璃贴合度更高，一道、二道密封胶成型及惰性气体填充均不会受单片玻璃重力干扰而产生形变，为后续高效抑制中空腔体形变奠定了良好的平整度结构基础。

三、全流程立式中空合片配合惰性气体填充：适配国内多气候区的优选技术路径

针对我国多气候区温度波动大的环境特点，采用全流程立式中空合片打胶工艺结合惰性气体填充的组合方案，是经中空玻璃行业长期实践验证的优选技术路径。

1.全流程立式中空合片工艺结构优势

全流程立式中空合片工艺，可保障玻璃单片平整度及中空腔体结构均匀稳定。同时，立式状态下一道密封与二道密封胶体粘接更均匀，能显著提升中空玻璃的水密性、气密性及中空腔体的平整度。

2.惰性气体填充的核心价值

参考ASTM E2190（美国材料与试验协会中空玻璃惰性气体填充标准）技术要求，氩气、氪气等惰性气体具备更低的热传导系数与更稳定的物理性质。一方面，其低导热性可减缓腔室内外热量传递，降低腔室气体温度变化幅度，进而减小压强差波动，有效缓解中空玻璃或内置遮阳百叶中空玻璃的温度形变，大幅提升中空玻璃的平整度；另一方面，惰性气体化学性质稳定，不会与Low-E玻璃膜层、间隔条发生化学反应，可长期维持腔室内部环境稳定，延长产品使用寿命。

3.间隔条的协同作用

间隔条是维持中空玻璃腔室厚度的支撑结构，其内部填充的分子筛，可高效吸收中空腔室内残留水分，避免腔体内部结露、起雾，保障中空产品稳定性。间隔条与全流程立式中空合片、惰性气体填充共同构成“单玻防形变+介质稳压强+密封保稳定”的协同保障体系。

四、均压管平衡中空腔室内外气压差方案：地域适配特点及合规性提示

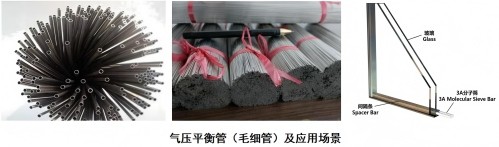

部分中空玻璃平整度解决方案，通过在中空腔体内加装与外部环境连通的均压管（毛细管），平衡中空腔室内外压强以改善玻璃形变。该方案仅在部分高热干燥的沙漠气候区具备一定适用性，若应用于我国华东、华南、西南、华中等高湿热地区，可能面临质量与验收合规性方面的问题。

1.加装均压管方案的地域适配特点

在国内大部分湿热地区，中空玻璃加装均压管可能会引发一系列质量状况。首先，均压管会使中

空腔室与外部气体直接连通，高湿热环境下，大量水汽和腐蚀性杂质会通过均压管侵入腔体，导致Low-E玻璃镀膜层氧化、变色或脱膜；在影响玻璃保温性能的同时，水汽还会快速消耗间隔条内干燥剂的效用，造成中空玻璃腔室结露、起雾等问题。

2.合规性提示

根据GB/T 11944-2025《中空玻璃》对产品气密性和水密性的要求，加装均压管的开孔设计会使腔体内外气体流通，破坏中空玻璃原有的双道密封结构，导致气密性、水密性指标无法满足国家标准，工程项目可能需要进行玻璃更换调整。

五、内置遮阳百叶中空玻璃形变控制：功能优先原则及传动系统边框选型影响

内置遮阳百叶中空玻璃因腔体内增设机械传动系统与百叶帘整体结构，其中空形变控制逻辑与普通中空玻璃存在差异，产品需遵循功能优先原则，腔体内承载机械传动系统的边框材料选型，是影响内置百叶中空玻璃质量及中空形变控制效果的关键因素。

1.内置遮阳百叶中空玻璃与普通中空玻璃的核心差异

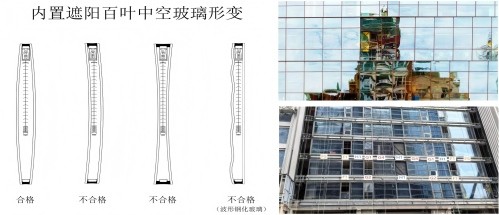

普通中空玻璃的形变控制更侧重交货时段的产品平整度，即便冬季出现内凹或腔体局部贴合，通常不会影响产品基础功能；而内置遮阳百叶中空玻璃以百叶帘升降、调光功能为核心，需首要保障活动式百叶帘在中空腔体内的正常使用。为避免因中空腔体内凹导致百叶帘片卡顿、卡死，内置遮阳百叶中空玻璃的合片设计需充分预留充气余量，确保玻璃在热胀冷缩过程中以中空腔体外凸形变为主，从源头避免因中空层内凹引发的百叶帘片卡滞问题，这也决定了其形变控制逻辑相较于普通中空玻璃，更偏向外凸的功能性保障。

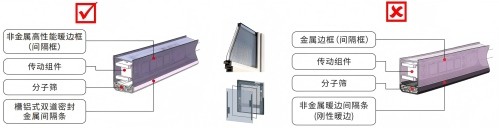

2.内置遮阳百叶中空玻璃传动系统两类间隔框材质的影响对比

①铝合金金属间隔框：导热特性带来的应用影响

采用铝合金金属边框作为传动系统载体的内置遮阳百叶中空玻璃，金属材料吸热快、导热性强，夏季高温环境下边框会快速聚热并传导，使中空玻璃边部与中心部位形成温差，引发钢化玻璃产生局部应力。这可能会造成内置遮阳百叶中空玻璃翘曲变形，影响百叶帘使用，还会提升夏季钢化玻璃自爆的可能性，玻璃翘曲也可能引发中空玻璃胶体开裂、漏气、进水等问题。部分项目因选用金属边框，出现过中空层起雾、漏气、Low-E膜层氧化等质量状况，需要进行整改更换。

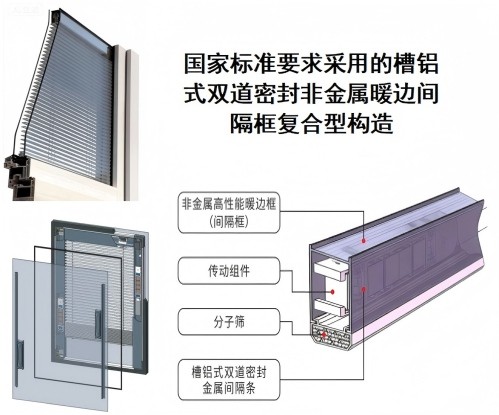

②非金属暖边框复合型构造：热稳定性能的应用优势

依据《铝合金门窗》GB/T8478及《内置遮阳中空玻璃制品应用技术规程》等相关标准要求，采用非金属暖边框作为传动系统载体的内置遮阳百叶中空玻璃，可凭借非金属断热材料的隔热优势与热稳定性，有效避免玻璃局部高温聚热与热传导，使钢化玻璃表面均匀受热，可降低玻璃形变、玻璃自爆风险，既保障产品外观平整度，又能确保百叶帘升降、调光顺滑流畅。

六、建筑外窗、透明玻璃幕墙玻璃安装间隙预留的合规性：影响中空玻璃形变与自爆风险的重要外因

中空玻璃及内置遮阳百叶中空玻璃的生产工艺优化，需与合规安装间隙相结合，才能构建全链条抑制中空玻璃形变与自爆的风险防控体系。依据现行国家标准《铝合金门窗工程技术规范》JGJ 214-2010规定：“玻璃与型材槽口的配合尺寸应符合下列规定：①玻璃与型材槽口的间隙：单侧最小间隙不应小于5mm；两侧间隙之和不应小于10mm；②玻璃与型材槽口底部的间隙不应小于3mm。”同时，单块面积大于3㎡的中空玻璃，其与铝框的单边间隙宜取7mm及以上。在实际施工中，安装预留间隙是否合规，是影响中空玻璃后期形变、夏季自爆的重要因素。结合国家标准要求，对市场主流的几类门窗、透明玻璃幕墙工程项目差异化安装方式的工艺合理性分析如下：

1.间隙预留+硅酮密封胶填充装配

在中空玻璃与门窗型材槽口之间，预留充足伸缩空间，同时采用兼具良好弹性与耐候性的硅酮密封胶填充密封，既能有效阻隔雨水、灰尘，又能为中空玻璃与金属窗框体的热胀冷缩提供缓冲余量，避免刚性接触产生的应力集中损坏钢化玻璃。该方案可有效释放温度变化带来的中空腔体压强应力，降低中空玻璃形变与自爆概率，结合生产端全自动立式合片工艺、惰性气体填充优化方案，可形成缓解中空玻璃形变的全链条保障。

2.紧凑式紧贴安装方式

部分施工方采用中空玻璃与门窗型材槽口及幕墙玻璃扣件紧凑贴合的安装方式。夏季高温时，中空玻璃腔体内气体膨胀推动玻璃向外凸起，受型材槽口刚性约束无法伸缩，进而引发玻璃边缘及四角向内收缩，导致中空玻璃变形；同时，刚性约束的挤压力与腔体内压强应力叠加，可能达到钢化玻璃的应力耐受阈值，造成高温时段中空玻璃自爆，引发安全与经济方面的影响，这也是引发中空形变的原因之一。

3.压皮条式门窗装配方式

压皮条装配是部分系统门窗的常用安装方式，工艺本身合规，需严格把控皮条与门窗型材的截面尺寸及安装规范，否则可能产生应力风险。例如：若皮条尺寸过大、门窗型材框内间隙不足，或安装时过度挤压，会导致皮条持续向中空玻璃施加径向压力，使中空玻璃长期处于应力加载与形变状态，尤其在夏季高湿热环境下，会进一步加剧中空玻璃的形变。

因此，建筑门窗和透明玻璃幕墙安装间隙的合理设计与规范施工，是降低中空玻璃形变发生率的重要因素。

七、结论

1.中空玻璃在温度变化中出现的内凹、外鼓现象，并非钢化玻璃平整度问题导致，而是气体热胀冷缩主导的自然物理规律，其防控核心在于构建全链条、多维度的科学保障体系。

2.内置遮阳百叶中空玻璃的形变控制恪守使用功能优先的核心准则，与普通中空玻璃存在本质区别。外凸预留的设计思路，可从源头避免百叶帘在冬季出现卡滞失效的隐患；腔体内传动系统选用非金属暖边框，既能有效降低玻璃形变概率，又能保障活动式百叶帘升降、调光顺滑稳定。

3.安装环节的合规性是中空玻璃形变防控体系的核心环节，也是规避自爆风险的关键。只有严格遵循JGJ 214-2010《铝合金门窗工程技术规范》等相关国家标准要求，科学预留安装间隙，才能有效避免刚性约束引发的中空玻璃形变叠加。

综上，中空玻璃/内置遮阳百叶中空玻璃的形变防控并非单一环节的技术优化，而是贯穿生产、选材、安装全流程的系统性工程。唯有构建“源头把控-过程赋能-终端保障”的闭环防控体系，才能从根源缓解中空玻璃形变与自爆隐患，为建筑工程的品质提升、长效安全与人居舒适筑牢坚实根基，彰显新时代建筑行业精益求精的品质追求与责任担当。
