Low-E中空玻璃市场常见认知误区科学解析

前言

建筑能耗在全社会总能耗中占比超过45%，Low-E中空玻璃作为建筑节能体系的核心材料，其科学选用与合理应用，直接关系“双碳”战略落地成效与建筑节能效果。当前建筑节能玻璃市场处于优化调整阶段，市场中出现了一些关于Low-E中空玻璃的应用表述，例如先钢化后镀膜Low-E玻璃可规避中空玻璃变形、先钢化后镀膜等同于高品质高端定制、先钢化后镀膜Low-E玻璃为原厂原片且质量更优、三银Low-E玻璃可替代可调节遮阳隔热产品等，这些表述与科学原理、标准规范存在一定偏差。本文立足物理科学原理、依托国家及国际标准，对常见认知误区进行客观解析，还原Low-E中空玻璃的核心特性与科学选型逻辑，为行业健康发展与市场理性选择提供专业参考。

一、认知误区一：先钢化后镀膜Low-E玻璃可避免中空玻璃变形（密封失效除外）

（一）Low-E中空钢化玻璃变形的核心机理：温压协同作用下的物理规律

中空玻璃的变形，源于密封腔体内部气体的热力学特性，是受自然规律影响的物理现象，其产生与先钢化后镀膜或先镀膜后钢化的工艺顺序无关联：

1.结构基础：依据GB/T 11944-2025《中空玻璃》定义，中空玻璃由两片及以上玻璃基材，通过密封胶、专用间隔条构筑成密闭腔体，腔体厚度常规为9-24mm，这一密封结构是节能性能的核心载体，也是变形产生的基础前提。

2.温度驱动机制：气体分子的热运动强度与环境温度呈正相关，环境温度升高时，腔体内气体分子动能提升，撞击玻璃内壁的频率与冲击力增大，形成向外的膨胀推力使玻璃外凸；温度降低时，分子动能减弱，气体体积收缩，腔体形成负压，外界大气压推动玻璃内凹。

3.气压协同效应：室外大气压相对稳定，中空玻璃的密闭腔体使内部气体与外界隔绝，形成独立的气压微循环系统。实验数据显示，环境温度变化超5℃时，腔体内外气压差达到可感知的变形阈值；温度每波动10℃，腔体内部气压变化3-5kPa，足以使玻璃产生明显变形，这一过程不受镀膜、钢化工艺的影响。

4.科学结论：温度变化会使Low-E中空玻璃的密闭腔体遵循热胀冷缩规律产生形变，这是气体热力学的客观体现，任何镀膜或钢化工艺都无法改变这一物理规律。“先钢化后镀膜Low-E工艺可规避中空玻璃变形”的表述，缺乏科学依据。

（二）两种镀膜工艺与玻璃变形关联性

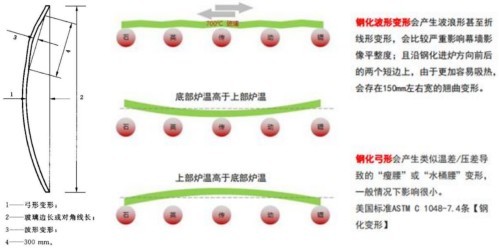

1.平整度标准一致，工艺顺序无影响：“先镀后钢”与“先钢后镀”工艺生产的Low-E钢化玻璃，均需符合GB 15763.2-2005《钢化玻璃》第6.3条要求，即波形弯曲度≤0.3%、弓形弯曲度≤0.2%。欧盟EN 12150-1:2000、美国ASTM C1048-23也采用相同限值标准，未因镀膜顺序设置差异化要求，印证镀膜顺序与玻璃平整度无关联。

2.无法改变变形核心逻辑：先镀后钢Low-E玻璃是先在原片完成镀膜，再经620-720℃高温钢化，膜层与基板同步收缩、深度融合，形成稳定的玻璃/膜层一体化结构；先钢后镀Low-E玻璃是在钢化玻璃、≤65℃低温下完成镀膜，膜层仅附着于钢化玻璃应力层表面。两种工艺均未改变钢化玻璃平整度与中空玻璃“密闭腔体+气体”的核心结构，不影响气体热胀冷缩引发的形变。

3.检测数据无显著差异：第三方检测机构对两种工艺中空玻璃的对比实验显示，-40℃~60℃温度循环测试中，先镀后钢平均变形量0.21mm/m，先钢后镀0.19mm/m，差值仅0.02mm/m，处于肉眼不可感知范围。部分市场主体夸大该微小差异，宣称先钢后镀可解决变形问题，缺乏科学论证支撑。

二、认知误区二：先钢化后镀膜Low-E玻璃等同于高品质或高端定制

（一）镀膜颜色的形成机理：高温与低温镀膜的特性差异

Low-E镀膜玻璃的颜色由膜层化学成分、厚度精度及微观结构决定，镀膜温度是影响膜层物理特性、颜色稳定性及产品品质的核心因素，两种工艺的特性差异显著：

1.先镀后钢Low-E玻璃

以优质浮法玻璃原片为基材，先通过离线磁控溅射工艺完成镀膜，再经620-720℃高温钢化定型。

①膜层结构：采用高精度磁控溅射技术，在玻璃原片表面沉积银、钛、氧化硅等多层膜系，高温下膜层与玻璃基板分子深度融合，结合力达到最优状态。

②颜色特性：膜层厚度由高精度设备精准控制，同批次产品颜色偏差≤ΔE2；颜色品类丰富，涵盖浅灰、银白、蓝灰等40余种常规颜色，支持批量个性化定制，国内市场占有率超90%，是建筑节能玻璃主流选择。

③核心优势：高温环境使膜层分子排列更紧密、化学键更稳定，颜色均匀稳定，耐候性与牢固度优异，产品品质处于行业优质水平。

2.先钢后镀Low-E玻璃

以钢化玻璃为基材，在≤65℃低温环境下通过喷涂或简易磁控溅射工艺附着膜层。

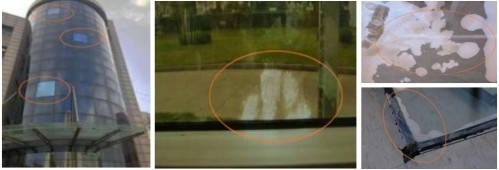

①膜层结构：钢化玻璃表面形成稳定应力层（表面应力≥90MPa），低温膜层分子难以渗透基板，仅通过机械吸附附着，膜层与基板结合力较弱，易出现颜色不均、氧化、变色、脱膜等情况，较难通过国家标准划格法检测。

②颜色特性：可实现艳红、鲜蓝等非常规色彩，但同批次产品颜色偏差常≥ΔE5，色差较为明显；自然环境中暴露超48小时易氧化褪色，使用1-2年易出现透光率下降、节能失效、脱膜等问题，较难满足500小时高温热环境下膜层无异常的标准要求。

③核心特点：膜层结合力弱、颜色均匀度偏差较大、耐候性不足等难以符合GB55038《住宅项目规范》对门窗产品不低于25年使用的要求，属于侧重色彩呈现的工艺选择。

（二）权威标准相关要求

①国内标准：GB/T 18915.2-2013《低辐射镀膜玻璃》明确要求，建筑用Low-E玻璃膜层划格法脱落面积≤5%，经500小时高湿热试验后无异常，先钢后镀产品较难满足上述两项核心要求。

②国际标准：欧盟EN 1096-4:2018规定，建筑用Low-E玻璃膜层需承受600℃以上高温测试，先钢后镀膜层无法通过该测试，被列为非建筑级产品；美国ASTM C1036-22也将其排除在建筑主流应用范畴之外。

三、认知误区三：先钢化后镀膜Low-E玻璃为原厂原片，代表品质卓越

（一）“原厂原片”与产品品质的客观关系

玻璃产品的品质优劣，取决于原片质量、加工设备精度、工艺管控水平及企业管理能力，与“原厂原片”无直接关联：

1.标准明确判定依据：合格的Low-E镀膜玻璃原片需适配二次加工，GB/T 18915.2-2013规定，合格Low-E原片需通过220℃±5℃高温测试、500小时高湿热试验，无脱膜、变色等问题。只要原片合格、加工工艺规范，即可生产出高品质产品，先钢后镀原片较难满足上述测试要求。

2.“原厂原片”的客观定位：该表述多代表生产加工的集中化模式，并非产品质量合格的证明。部分老牌企业受设备老化等因素影响，产品质量也可能出现波动，甚至采用贴牌生产模式。“原厂原片”仅是对生产模式的描述，不能作为品质判定的核心依据。

（二）市场认知的合理引导

以“先钢后镀=原厂原片=高品质”引导市场认知，可能影响采购方的理性选择，不利于行业公平竞争。部分贴牌生产模式，也容易造成市场认知偏差。

（三）国内外标准与行业共识

1.国内标准：GB/T 30020-2013《玻璃深加工质量控制规范》明确规定，玻璃深加工产品的质量判定依据是成品检测结果，而非生产模式。

2.国际共识：国际玻璃协会指出，合格原片+先进设备+严格工艺是生产高品质玻璃的核心要素，与是否为原厂原片无关；美国ASTM E1300-22同样以成品性能指标作为核心验收依据。由此可见，原厂原片不直接等同于优质产品。

四、认知误区四：三银Low-E玻璃能替代可调节遮阳产品

（一）保温与隔热的物理原理：功能逻辑互为补充

三银Low-E中空玻璃的冬季聚热锁温功能，与可调节遮阳产品的夏季遮阳隔热功能，是能量控制方向不同的两种功能，二者互为补充、不可替代：

欧美、日本等地区建筑节能法规明确，Low-E中空玻璃侧重冬季保温，除北向外需配套可调节遮阳设施，低纬炎热地区还需叠加固定遮阳设施，充分说明二者功能无法相互替代。

1.Low-E中空玻璃保温原理：膜层对远红外辐射反射率≥85%，但对占太阳总热辐射87%的可见光、近红外线反射率仅15%-20%，核心价值是冬季聚热锁温、降低供暖能耗。夏季该特性会使室内热量积聚，提升空调能耗。

2.可调节遮阳产品隔热原理：通过物理遮挡方式，阻隔87%以上的太阳辐射热，从源头减少热量进入室内，可降低空调使用率与制冷能耗超60%，适配国内夏热冬暖、夏热冬冷、高温高湿等多数气候区的夏季使用需求。

（二）科学搭配的重要意义

若夏季仅使用Low-E玻璃而未配置可调节遮阳设施，室内温度会比配备遮阳系统的建筑高出8-10℃，空调负荷增加60%以上，不仅影响居住舒适度，还会加剧城市热岛效应，违背绿色低碳发展理念。合理搭配Low-E玻璃与可调节遮阳产品，才能兼顾冬夏节能与室内舒适。

五、结论

市场中部分关于Low-E中空玻璃的认知表述，与科学原理、标准规范存在偏差，核心原因是对产品工艺、功能逻辑的理解不够全面。建筑节能玻璃行业的健康发展，需要回归科学认知与标准规范，企业聚焦技术创新与品质提升，以物理原理和权威标准作为选型依据。

全行业坚守诚信经营、科学合规的发展理念，摒弃认知偏差与不当竞争，才能推动行业有序发展，实现建筑节能、城市降温与绿色发展的协同共赢，为“双碳”目标落地筑牢坚实的产业根基。
