——“先钢后镀”离线Low-E玻璃和“先钢后镀”磁控Low-E玻璃的优缺点比照

一、Low-E玻璃即低辐射玻璃，是一种镀有特殊膜层的隔热型玻璃，能够有效减少远红外线在玻璃表面产生的热量，阻断热传导，是具备优异隔热效果的节能保温型镀膜玻璃。

二、目前市场上流通的Low-E玻璃主要分为三类：①在线Low-E镀膜玻璃、②离线Low-E镀膜玻璃（先镀膜后钢化）、③先钢化后镀膜磁控Low-E玻璃，三类产品的性能与使用寿命具体如下：

1.在线Low-E镀膜玻璃：采用在浮法玻璃生产线上同步完成的镀膜工艺，通过将化学混合物、液体金属或金属粉末直接喷射至高温玻璃表面，随着玻璃冷却，金属膜层与玻璃融为一体。该工艺生产的Low-E玻璃颜色均匀、膜层坚硬，耐油污、耐腐蚀、耐划伤、不易氧化，合片时无需除膜，可热弯、钢化，加工简便，使用寿命长（单片使用≥5年，中空后≥30年），且可长期储存，是目前国际公认性能最优的Low-E玻璃产品。

2.离线Low-E镀膜玻璃（先镀膜后钢化）：在浮法玻璃原片下线后进行镀膜加工，通常采用真空磁控溅射工艺，在特定真空条件与气体氛围下，使靶材粒子高速轰击银靶，在玻璃表面形成指定厚度的银膜，与其他靶材形成的膜层共同构成特殊功能膜层。该工艺可实现大批量稳定生产，产品品类与色彩丰富、颜色均匀无明显色差，热反射性能优异、节能特性突出；经后期钢化处理后，膜层在一定程度上与玻璃结合为一体，质地坚硬、耐油污、耐划伤，可热弯、钢化与二次加工，便于运输，单片抗氧化周期超过90天，中空后使用寿命超过25年。其核心性能指标已无限接近在线Low-E镀膜玻璃的优势，自2008年投放市场至今，市场占有率已超过90%，是国内最受市场欢迎与认可的Low-E镀膜玻璃。

3.先钢化后镀膜磁控Low-E玻璃：以钢化完成的白玻基片为基材，通过中、小型低成本镀膜设备进行二次喷镀镀膜简易加工而成。该产品设备与生产成本较低，但产品质量、膜层及颜色稳定性存在明显缺陷，目前国内仅有极少数企业使用，市场认可度与接受度极低，核心问题主要体现在以下方面：

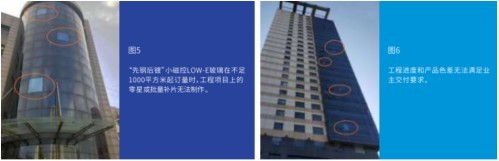

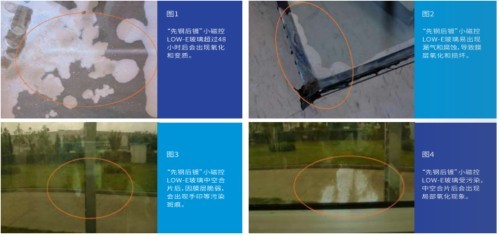

①由于先钢后镀磁控Low-E玻璃是在已钢化的玻璃表面进行镀膜，易受钢化玻璃表面应力层影响导致膜层附着不均，易出现膜层厚薄不一、颜色难以稳定统一的问题，批次产品存在明显色差（见图6）；膜层质地脆弱，无法通过国家标准要求的“划格法合格检测”，暴露在空气中超过48小时后，会出现不同程度的氧化（见图2）、变质（见图1）、变色（见图4）等问题，无法满足国家标准中500小时高温热环境下不氧化、不变色的检测要求。产品应用过程中易划伤、易污染（图3），加工难度大、不合格率高，不便于二次搬运、加工和运输；订单起订量不足1000平方米时，工程项目的零星或批量补片周期漫长、难以交付（见图5），工程进度与产品色差均无法满足业主交付要求（见图6）。

②先钢化后镀膜磁控Low-E玻璃质保寿命极短，即便制成中空玻璃，使用寿命也不足在线Low-E玻璃与先镀膜后钢化离线Low-E玻璃的1/5，严重违反《住宅项目规范》GB 55038中建筑外围护结构设计使用年限应大于25年的要求，因此该产品市场占有率不足1%。（近年“先钢后镀”磁控Low-E玻璃因可实现小规模镀膜生产，不同设备生产的膜层颜色无法统一，反倒被部分别有用心的不良商家利用：一旦业主误选该类玻璃小样封样，便会对其他玻璃竞争品牌形成强排他性，因此在幕墙工程项目中，应重点防范玻璃销售人员与工程设计人员私下串通，利用膜色不可复制性变相垄断、恶意抬价等违规行为。）

4.根据《内置遮阳中空玻璃制品》JG/T 255-2020第5.1.1条中空玻璃材料b款规定：采用低辐射镀膜玻璃应符合GB/T 18915.2规定的在线低辐射镀膜玻璃的要求。其中，GB/T 18915.2针对在线低辐射镀膜玻璃，明确规定膜层需满足5.8颜色均匀性、5.9辐射率、5.10耐磨性、5.11耐酸性、5.12耐碱性等技术指标。先钢化后镀膜磁控Low-E玻璃明显不符合上述技术要求，属于内置遮阳中空玻璃禁用产品，一旦误用，将先天存在质量缺陷，还可能引发难以估量的法律纠纷。

5.根据《铝合金门窗》GB/T 8478-2020国家标准第5.1.3.2条规定：外门窗用内置遮阳中空玻璃制品应符合JG/T 255的规定。由于先钢后镀磁控Low-E镀膜玻璃无法满足《内置遮阳中空玻璃制品》JG/T 255对Low-E膜层的各项技术指标要求，使用该产品将违反《铝合金门窗》GB/T 8478-2020国家标准，为项目验收埋下质量隐患与合规风险。

结论：随着国家产品标准、行业标准、团体标准的不断完善，以及相关法律法规执行力度的持续提升，“先钢化后镀膜”磁控Low-E玻璃严禁应用于内置遮阳百叶玻璃制品，应谨慎选用。

综上，Low-E内置遮阳百叶中空玻璃在选配Low-E镀膜玻璃配套产品时，应将产品质量合格、符合国家相关标准作为首要原则，应首选在线Low-E镀膜玻璃，宜选用离线Low-E镀膜玻璃（先镀膜后钢化），谨慎使用可能违反国家多项产品及应用标准风险的先钢化后镀膜磁控Low-E玻璃。
