夏季高温钢化中空玻璃自爆风险分析——基于系统性安装规范的科学防控

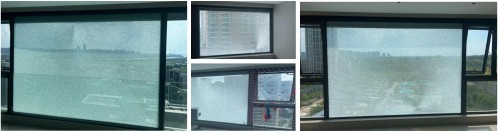

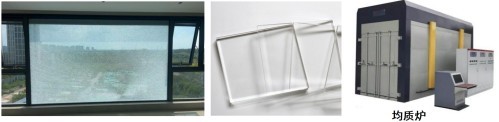

在建筑门窗与透明玻璃幕墙工程领域，钢化中空玻璃（含内置遮阳百叶中空玻璃）的自爆问题一直是行业关注的重点。行业内常将自爆诱因主要归结于钢化工艺、玻璃原片硫化镍（NiS）杂质等产品自身因素；超白玻璃与钢化玻璃均质处理（HST）是常用的防控措施，受成本偏高、鉴定难度较大及仍存在一定自爆概率等因素影响，应用范围有限，难以从根源上解决问题。

中国建筑玻璃与工业玻璃协会（CBMI）2024年发布的《建筑玻璃自爆事故调研白皮书》显示，82.3%的钢化中空玻璃自爆与系统性安装规范落实不到位相关，主要原因是门窗幕墙企业未按照国家标准预留装配间隙，玻璃与型材、金属扣件在温度变化时产生刚性挤压，打破玻璃内部应力平衡，进而引发自爆。解决这一行业问题，不能仅依靠玻璃原片改良或深加工优化，更需要落实系统性规范设计与标准执行，构建全链条质量管控体系。

一、标准依据：装配间隙是自爆防控的核心环节

我国建筑门窗与幕墙工程已建立完善的标准体系，针对钢化中空玻璃装配间隙制定了明确的技术要求，核心是通过预留合理的伸缩空间，缓冲玻璃与铝合金型材等金属构件的热变形差异，从源头降低应力集中风险，具体规范如下：

（一）标准要求

1.门窗标准：GB/T 8478-2020《铝合金门窗》规定，门窗框、扇玻璃镶嵌需满足最小装配尺寸要求，多腔中空玻璃应结合玻璃面积、使用环境温差进行专项设计，不宜直接采用通用参数。标准明确，玻璃公称厚度每增加4mm，最小装配间隙需同步增加2mm，保证变形缓冲空间与玻璃刚性相匹配。

2.工程技术规范：JGJ 214-2010《铝合金门窗工程技术规范》5.3.2条款对不同厚度中空玻璃的安装间隙作出明确界定，并补充温度适应性要求：

◦4+A+4mm中空玻璃：前后余隙≥5.0mm，边缘间隙≥5.0mm，胶条嵌入深度≥15.0mm（环境温差＞40℃地区增加1mm）；

◦6+A+6mm中空玻璃：前后余隙≥7.0mm，边缘间隙≥7.0mm，胶条嵌入深度≥17.0mm（单块面积＞3㎡时增加1mm）；

◦10+A+10mm及以上厚中空玻璃：前后余隙≥10.0mm，边缘间隙≥7.0mm，胶条嵌入深度≥17.0mm（单块面积＞5㎡时增加2mm）。

3.幕墙专项标准：JGJ 102-2003《玻璃幕墙工程技术规范》针对大尺寸、高风压应用场景，对间隙管控提出更高要求：单块玻璃面积超过3㎡时，装配间隙在基础值上增加10%；超过5㎡时增加20%；超高层建筑（高度＞100m）幕墙玻璃，间隙额外预留2-3mm余量，抵御强风荷载与温度应力的叠加影响。

（二）国际标准与技术验证

国际标准化组织ISO 10077-2:2017《建筑玻璃-装配尺寸-第2部分：中空玻璃》的核心要求与我国标准高度一致，明确玻璃与框架的热膨胀补偿间隙需依据材料热膨胀系数差值计算确定。若未预留充足间隙，型材的变形会对玻璃形成挤压，引发应力集中并增加自爆风险。中国建筑科学研究院《建筑玻璃安装应力数值模拟研究》数据显示，严格按标准预留间隙，钢化中空玻璃自爆风险可降低65%-72%；间隙不足标准值50%时，自爆概率提升3.8倍，充分体现装配间隙在自爆防控中的重要作用。

二、施工环节：间隙适配问题引发的应力叠加影响

住建部2024年建筑门窗幕墙工程质量抽检数据显示，35.2%的项目存在装配间隙不达标情况，其中20.1%的项目间隙不足标准值的50%，间隙适配不合理会导致玻璃承受双重应力叠加，是引发自爆的重要诱因。

（一）常见安装方式与影响

1.间隙过小的紧密安装：部分施工为简化流程、控制型材用量，玻璃与金属压线贴合较为紧密，内外压线与玻璃间隙不足2mm，热变形缓冲空间不足。

2.大尺寸玻璃间隙标准套用不当：3-6㎡的大尺寸中空玻璃（含内置遮阳百叶中空玻璃）表面积大、刚性相对较弱，热变形量更大。部分项目沿用小尺寸玻璃的间隙标准，玻璃变形无法有效释放，易形成持续挤压应力。

（二）应力叠加的作用机理

钢化玻璃内部存在均匀的压应力（300-500MPa）与拉应力（50-80MPa）平衡体系，安装间隙不足会形成双重应力叠加：

1.温度应力：夏季高温、冬季低温环境下，铝合金型材与玻璃的热变形差异产生周期性应力，会持续影响玻璃边缘的微裂纹。

2.机械应力：玻璃与型材刚性接触，建筑振动、风压荷载等外力无法通过间隙缓冲，直接传递至玻璃，与温度应力叠加后，易突破玻璃自爆阈值（拉应力＞120MPa）。中国建材检验认证集团实验数据显示，温度应力可使玻璃边缘拉应力增加30-50MPa，叠加机械应力后拉应力普遍超150MPa，自爆概率较合规安装提升8-10倍。

三、全链条管控：常见薄弱环节分析

钢化中空玻璃自爆，是门窗幕墙工程设计-选型-安装-验收全链条规范落实存在薄弱环节的综合体现，各环节衔接不足易导致安装间隙管控不到位。

（一）设计环节：标准衔接与专项核算待完善

1.部分设计单位未及时更新标准，沿用旧版通用参数，未按玻璃厚度、面积、环境温差开展间隙专项核算；

2.内置遮阳百叶中空玻璃等特殊产品，未考虑腔体内传动结构、百叶帘片的额外热变形需求，仍按普通中空玻璃标准设计间隙，未执行JG 255-2020《内置遮阳中空玻璃制品》中“装配间隙较普通中空玻璃大2-3mm”的要求。

（二）选型环节：成本与专业适配的平衡

1.部分项目以控制造价为主要目标，选择工程合规经验不足的中小型门窗企业，窄槽口型材从结构上限制了间隙预留空间；

2.部分项目存在分包情况，加工安装单位对间隙预留的技术必要性认知不足，易出现源头选型与标准不匹配的情况。

（三）安装环节：专业能力与过程管理提升

1.施工人员的新标准系统培训覆盖不足，部分安装人员未熟练掌握不同玻璃的间隙要求，依赖经验开展施工；

2.现场巡检的精细化程度有待提升，未使用塞尺等专业工具核查间隙数值，问题难以及时发现与纠正。

（四）验收环节：检测程序与指标落实

1.装配间隙未作为关键检测指标，多以目测判断安装质量，未执行GB/T 50210-2018《建筑装饰装修工程质量验收标准》“每检验批抽查10%且不少于3樘，塞尺逐片检测间隙”的要求；

2.第三方检测的严谨性需进一步加强，部分检测未如实记录间隙问题，为后续质量隐患埋下伏笔。

（五）特殊产品：功能特性带来更高管控要求

内置遮阳百叶中空玻璃的传动系统、百叶帘片热膨胀系数与普通玻璃存在差异，运行中会产生局部应力，对间隙要求更严苛。实测数据显示，未按标准预留额外间隙的内置遮阳玻璃，自爆率达3.2%，是普通钢化中空玻璃的2.8倍。

四、科学防控：构建全链条规范管控体系

化解钢化中空玻璃自爆问题，需转变“重玻璃质量、轻安装规范”的认知，以预留合理装配间隙为核心，建立标准落地、源头管控、过程监督、验收闭环的全链条体系。

（一）强化标准执行：精准核算与技术落地

1.门窗幕墙企业建立间隙核算机制，根据玻璃厚度、单块面积、当地近10年极端温差，结合国标精准计算间隙；北方地区增加1-2mm，超高层幕墙玻璃额外预留2-3mm；

2.优先选用宽槽口型材与高弹性密封胶，保证胶条嵌入深度，形成“间隙+弹性材料”双重缓冲体系；

3.内置遮阳百叶中空玻璃严格执行JGJ 255-2020要求，装配间隙较同规格普通中空玻璃增加2-3mm，同时优化腔体内金属部件固定方式，减少局部应力集中。

（二）规范过程管控：专业培训与常态化巡检

1.施工企业开展新标准专项培训，覆盖间隙要求、检测方法、操作要点，提升安装人员专业能力；

2.建立现场常态化巡检制度，项目经理、监理单位按检验批开展专项检查，填写检测记录表，及时整改不合格项。

结语

钢化中空玻璃、内置遮阳百叶中空玻璃自爆，并非仅由产品自身质量导致，更多是工程安装全链条规范落实不到位的综合结果。将自爆单一归因于玻璃本身，容易忽略安装间隙的核心影响，陷入“重材料处理、轻标准落地”的误区。

我国现行标准已构建科学完善的自爆防控体系，落实设计-选型-安装-验收全链条规范、合理预留装配间隙，可将自爆风险降低70%以上。对建筑行业而言，前期落实规范安装的成本投入，远低于后期拆换的经济与安全成本。坚守标准底线、强化全流程管控，既能保障建筑安全与业主合法权益，也能推动行业实现可持续高质量发展。
